Замеры для подбора муфты гидронасоса экскаватора

Опубликовано: 12.08.2026

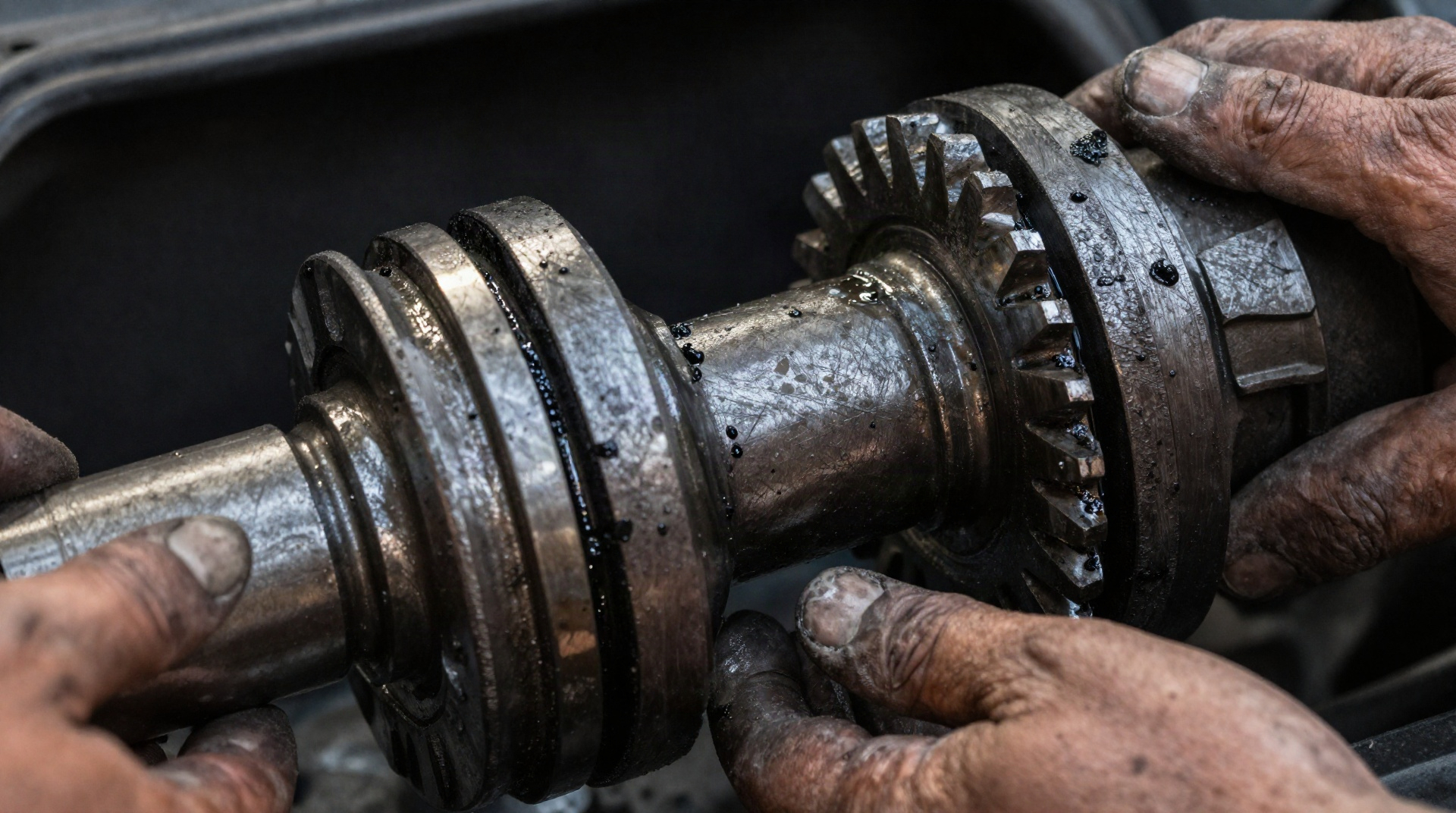

Муфта между двигателем и гидронасосом редко выглядит сложной деталью, поэтому при срочном ремонте её часто пытаются подобрать по фотографии или по наружному диаметру. Для экскаватора такой подход рискован: две внешне похожие муфты могут отличаться шлицами, посадкой, длиной ступицы и способностью компенсировать несоосность. Гораздо надёжнее сначала снять набор размеров, а уже потом открывать каталог.

Если старую деталь ещё можно снять без разрушения, её лучше не выбрасывать до получения замены: она остаётся контрольным образцом. В каталоге муфты гидронасоса экскаватора удобно сравнивать по конструкции, но окончательные размеры всё равно снимают с конкретной машины.

С чего начать до демонтажа

Перед разборкой фиксируют модель экскаватора, обозначение гидронасоса и всё, что читается на самой муфте. Полезно сфотографировать узел с нескольких сторон: положение фланцев, глубину посадки, направление установки упругого элемента, расположение крепежа. Такие фотографии помогают понять, не потерялась ли при разборке дистанционная шайба или переходная втулка.

Если муфта разрушена, собирают все фрагменты. По одному обломку легко ошибиться с общей шириной или числом зубьев. Даже повреждённая деталь обычно позволяет восстановить геометрию, если разложить части на ровной поверхности и сопоставить их с ответной частью привода.

Какие размеры записать обязательно

• Диаметр посадки на вал. Измеряют рабочую цилиндрическую часть, а не фаску у края.
• Число и профиль шлицев либо зубьев. Одного количества недостаточно: важны форма и посадка.
• Общая ширина муфты. Несколько миллиметров разницы иногда мешают собрать узел без осевой нагрузки.
• Диаметр и расположение крепёжных отверстий. Для фланцев полезно записать диаметр окружности, на которой стоят отверстия.
• Длину ступицы и глубину посадки. Эти параметры определяют, где окажутся рабочие поверхности после сборки.
• Размер упругого элемента. Для эластичных муфт отдельно измеряют наружный размер, толщину и форму рабочих лепестков.

Штангенциркуль лучше использовать не в одной точке. Если старая муфта изношена или разбита, посадка может быть овальной. Два-три замера под разными углами сразу покажут, что номинальный размер нельзя снимать по самой выработанной зоне.

Почему «подошла на вал» ещё не означает совместимость

После примерки часто возникает ложное ощущение, что задача решена: новая деталь наделась на вал, отверстия совпали, значит можно собирать. Но муфта работает в динамике. Если ступица длиннее, она может упереться в корпус или создать осевую нагрузку. Если упругий элемент слишком мягкий, привод получит лишний ход; если слишком жёсткий — хуже будет гасить пульсации двигателя.

Отдельно проверяют состояние ответных деталей. Срезанные шлицы на муфте иногда являются следствием износа вала или перекоса насоса. Ставить новую муфту на разбитую посадку бессмысленно: она повторит судьбу старой. Перед сборкой нужно убедиться, что шлицы вала имеют чёткий профиль, крепёжные поверхности ровные, а насос не смещён относительно привода.

Контроль перед окончательной установкой

Новая муфта сначала собирается без ударного инструмента. Деталь должна садиться предсказуемо, без необходимости забивать её молотком или растачивать отверстия «по месту». После установки вручную проворачивают привод там, где это допускает конструкция, и следят, чтобы не появлялось закусывание.

Затем проверяют осевой зазор, затяжку крепежа и положение упругого элемента. Первый запуск лучше делать без резкого набора оборотов: послушать узел, посмотреть на вибрацию корпуса насоса и убедиться, что нет нового стука. Такой контроль занимает меньше времени, чем повторный демонтаж после первой смены.

Данные для поставщика по теме 2

Нормальная заявка на подбор содержит не одну фотографию, а короткий технический набор: модель машины, маркировку насоса, фото муфты и ответных частей, все основные размеры, число зубьев или шлицев, общую ширину и характер разрушения. Чем полнее исходные данные, тем меньше вероятность получить «почти такую же» деталь.

Как оформить замеры, чтобы их поняли без уточняющих звонков

Полезно записывать размеры не отдельным списком цифр, а привязывать каждый параметр к фотографии. Например: «А — диаметр посадки на вал насоса», «Б — общая ширина», «В — расстояние между плоскостями фланцев». Такой набор легче проверить и механикам на объекте, и поставщику, который не видел машину вживую.

Отдельно отмечают, что измерено по целой поверхности, а что восстановлено по повреждённой детали. Если шлицы уже срезаны, нельзя выдавать полученный размер за номинальный без оговорки. Чем честнее описано состояние старой муфты, тем меньше риск, что каталог «подгонят» под ошибочную цифру.

При срочном ремонте это особенно важно. Пять минут на аккуратные замеры обычно экономят день, который иначе уйдёт на возврат неподходящей муфты и повторный заказ.

Какие замеры часто забывают снять

Кроме диаметра и числа шлицев полезны длина рабочей части, положение ступицы относительно корпуса, глубина посадки и свободное пространство вокруг соединения. Две муфты могут совпадать по валу, но отличаться осевой длиной настолько, что одна не позволит правильно установить насос.

Если есть эластичный элемент, фиксируют его форму и способ фиксации. Сравнивать «жёсткость на ощупь» бессмысленно: важнее серия детали и подтверждённое назначение.

Почему причина поломки важна для заказа

Срезанные шлицы, разрушенная вставка и трещина ступицы указывают на разные сценарии. Перед заказом стоит осмотреть вал насоса, приводной фланец и крепления агрегатов. Если новая муфта ставится в уже изношенное сопряжение, точный артикул сам по себе не обеспечит нормальный ресурс.

В заявку полезно добавить фотографию характера разрушения. Это даёт поставщику контекст и помогает заметить, что проблема может быть не только в муфте.

Сделайте карту размеров

Чтобы не перепутать замеры, удобно нарисовать простую схему муфты и подписать каждое значение прямо на ней. Отдельно отмечают сторону насоса и сторону двигателя, направление установки и базовые торцы. Такая схема полезнее списка из пяти чисел без пояснений и снижает риск, что продавец поймёт один из размеров иначе.

Что проверить на новом комплекте

До монтажа убедитесь, что ступица садится на вал штатно, крепёж совпадает, а эластичный элемент относится к нужной сборке. Если в комплекте изменена конструкция по сравнению со старой, запросите подтверждение взаимозаменяемости, а не переносите старую схему установки автоматически.
